HX301B-1AXX系列低壓燈條恒流IC

作者：來源：本站發表時間：2018-11-13 10:22:05 瀏覽：次

產品概述HX301B-1A系列芯片，主要應用于燈帶恒流，車燈等低壓恒流??

產品說明：

????HX301B是一款專為LED照明而設計的恒流驅動芯片。其采用了先進的高壓COMS工藝制程，以及可靠，穩定的電路架構，保證了HX301B支持寬電壓輸入，并可以提供非常穩定的恒流輸出。HX301B的電源電壓線性調整率，負載調整率等恒流特性參數非常優異，可以有效地避免由于電源電壓波動而造成的LED燈具的亮度變化。HX301B極低的啟動電壓，以及超低待機功耗，可以有效減少待機損耗，提高電源效率，最高可達99%以上。

產品特點：

HX301B單信道定電流驅動器
固定電流設計，不需要外加電阻設定電流
電源電壓范圍1.6V - 21V
輸出端承受電壓范圍0.1V - 21V
IC承受功耗典型250MW，最大極限350MW
VDD腳可做PWM調光
工作溫度-40℃ - 120℃
片間電流差異低于 ±3%
高電壓應用時芯片可串接使用*(單信道型態可串接)?
負載調變率1%/V
無鉛環保封裝

封裝形式? SOT23-3

訂購信息?

產品型號	封裝形式	封裝印字	包裝形式	包裝數量	環保信息
HX301B-1A10	SOT23	1A10	Tape Reel	3,000/Reel	無鉛
HX301B-1A15	SOT23	1A15	Tape Reel	3,000/Reel	無鉛
HX301B-1A20	SOT23	1A20	Tape Reel	3,000/Reel	無鉛
HX301B-1A25	SOT23	1A25	Tape Reel	3,000/Reel	無鉛
HX301B-1A30	SOT23	1A30	Tape Reel	3,000/Reel	無鉛
HX301B-1A35	SOT23	1A35	Tape Reel	3,000/Reel	無鉛
HX301B-1A40	SOT23	1A40	Tape Reel	3,000/Reel	無鉛
HX301B-1A45	SOT23	1A45	Tape Reel	3,000/Reel	無鉛
HX301B-1A50	SOT23	1A50	Tape Reel	3,000/Reel	無鉛
HX301B-1A55	SOT23	1A55	Tape Reel	3,000/Reel	無鉛
HX301B-1A60	SOT23	1A60	Tape Reel	3,000/Reel	無鉛
HX301B-1A65	SOT23	1A65	Tape Reel	3,000/Reel	無鉛
HX301B-1A70	SOT23	1A70	Tape Reel	3,000/Reel	無鉛
HX301B-1A75	SOT23	1A75	Tape Reel	3,000/Reel	無鉛

???1Axx表示輸出電流(可選范圍10mA-75mA)，每5MA分檔。

極限特性 ??????????????????????????????????????????????????????

?特性名稱	代表符號	規格	單位
電源電壓	VDD	0 ~ 21	V
輸出端耐壓	VP	-0.1?~ 21	V
輸出電流	IP	150	mA
承受功率	PD	0.25(SOT23)	W
工作溫度	TOPR	-40~+120	°C
儲存溫度	TSTG	-60~+150	°C

直流特性???????????????????????????????????????????????????????

一般測試條件：Vdd=10V，Vp=2V，Ta=25℃，除非注明。

特性名稱	符號	測試條件	最小	典型	最大	單位
電源電壓	VDD	-	1.6	-	21	V
靜態電流	IDD	17V>V DD >2V	-	95	-	uA
輸出電壓	VP	V DD =5V,?I P ≈I Ptyp	0.1	-	21	V
輸出電流	IP	V DD =Vp=10V ?	10	-	75	mA
漏電	ILeakage	0.4V > VDD > 0V, VP = 15V	-	-	1	uA
電源電壓調整率	%/VDD	15V > VDD > 2.6V	-	-	±1	%/V
負載電壓調整率	%/VP	15V > VP > 0.3V	-	-	±1	%/V
溫度調整率	%/10℃	-	-	-	±0.25	%/10℃
芯片間電流差異	ISkew	-	-	-ws	5	%

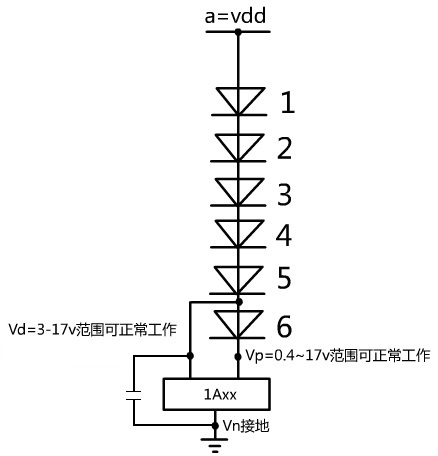

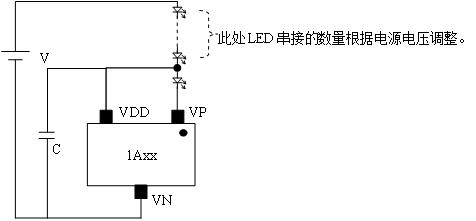

??Note1：VP最小啟動電壓見下表：

型號	VP最小啟動電壓	單位
1A10	<0.10	V
1A15	<0.15
1A18	<0.20
1A20	<0.20
1A25	<0.25
1A30	<0.30
1A35	<0.35
1A40	<0.40
1A45	<0.45
1A50	<0.50
1A55	<0.55
1A60	<0.60
1A65	<0.65
1A70	<0.70
1A75	<0.75
