恒流二極管芯片NS20XX

作者：來源：本站發表時間：2019-08-02 13:14:51 瀏覽：次

低壓差、高精度、高效率低壓恒流二極管NS20XX

概述

NS20XX是一款專為LED照明而設計的恒流驅動芯片。其采用了先進的高壓COMS工藝制程，以及可靠，穩定的電路架構，保證了NS20XX支持寬電壓輸入，并可以提供非常穩定的恒流輸出。

NS20XX的電源電壓線性調整率，負載調整率等恒流特性參數非常優異，可以有效地避免由于電源電壓波動而造成的LED燈具的亮度變化。

NS20XX極低的啟動電壓，以及超低待機功耗，可以有效減少待機損耗，提高電源效率，最高可達99%以上。

NS20XX內置溫度補償電路，在環境溫度變化的情況下仍能確保輸出電流的穩定性。

NS20XX采用SOD123封裝。

特點

◆NS20XX單信道定電流驅動器，最大50MA

◆固定電流設計，不需要外加電阻設定電流,無EMC問題

◆電源電壓范圍1.2-17V

◆IC承受功耗典型300MW

◆工作溫度-40℃ - 80℃

◆片間電流差異低于 ±3%

◆高電壓應用時芯片可串接使用*(單信道型態可串接)

◆負載調變率1%/V

◆無鉛環保封裝SOD123

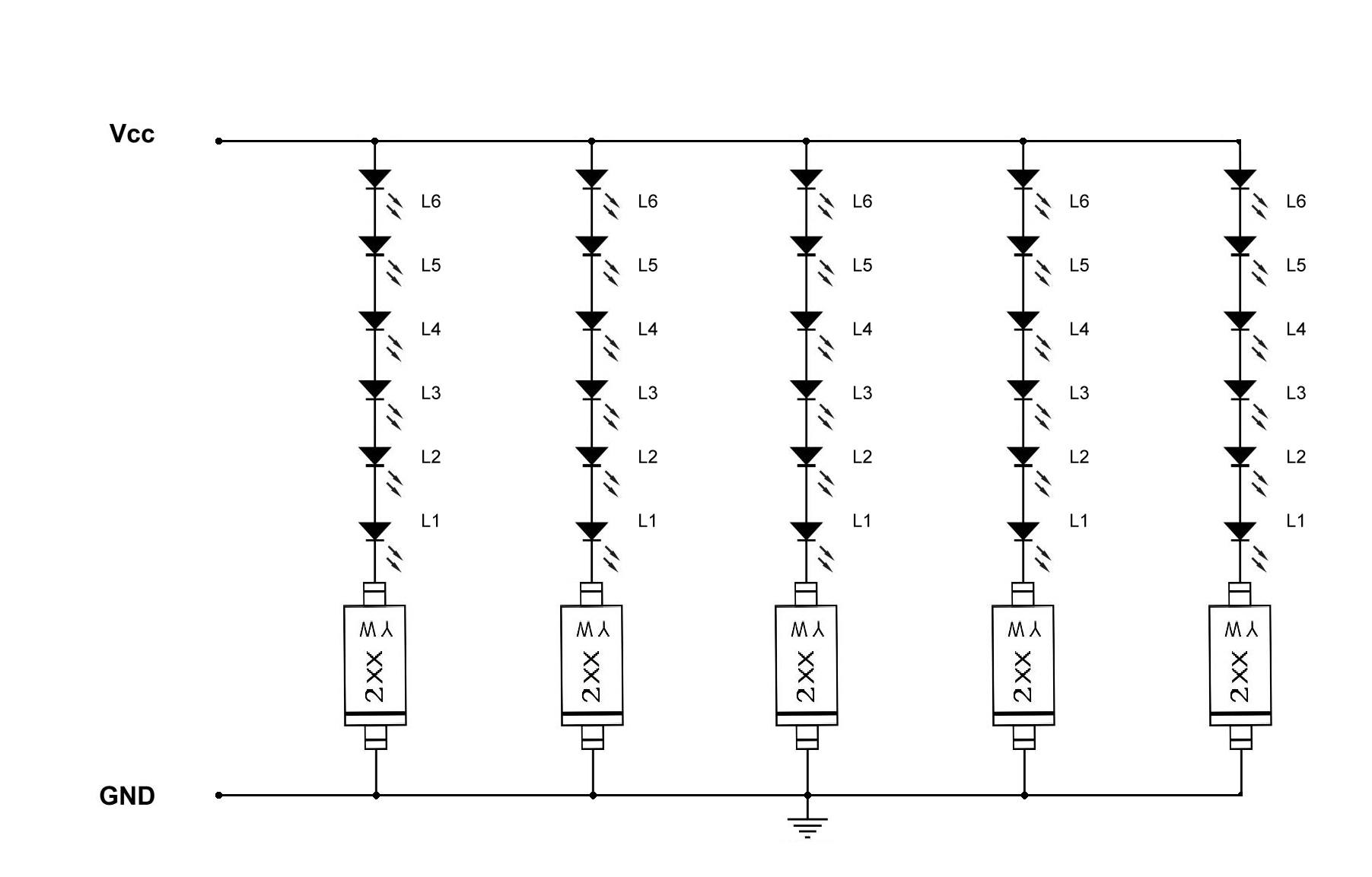

DC24V燈條應用原理圖

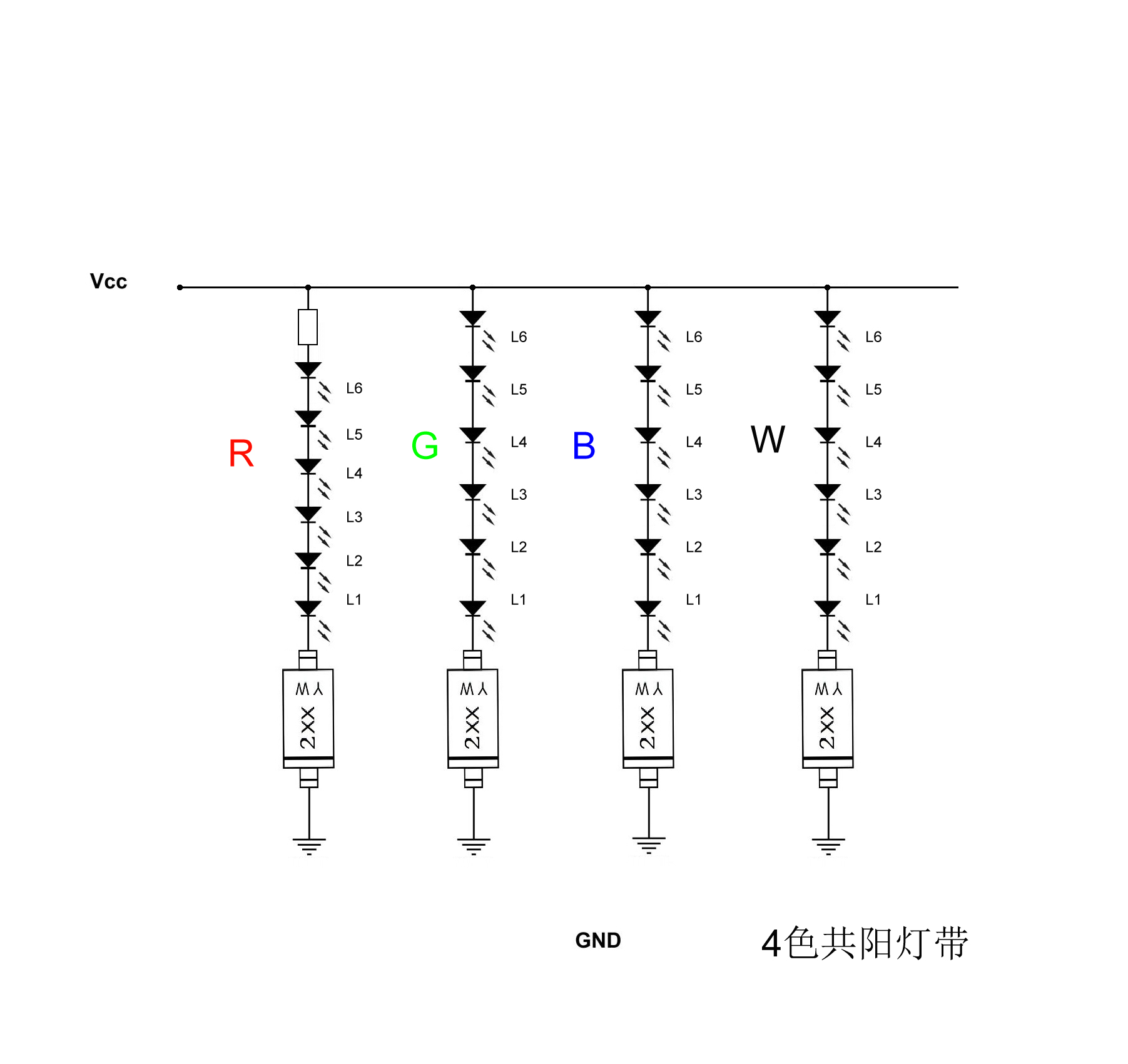

RGBW燈條應用
